Hej ludzie... wyswietla mi abendlicht prufen i jak wymieniam zarowke to dalej to samo... nic sie nie zmienia nic sie nie swieci zarowka a komunikat dalej. Sprawdzilbym bezpieczniki ale nie moge dojsc wktorym miejscu ktory bezp. Mam 2004 rok 8p 3 drzwi 1.9tdi. Ktos podpowie ?
Wysłane z mojego HTC One M8s przy użyciu Tapatalka
Witam,
Potrzebuje schematu kostki stacyjki od A3 8P 2004 2.0TDi BKD.
http://i.imgur.com/mFZ50dz.jpg
Oraz schemat wentylatorow, jak kable ida - do czego

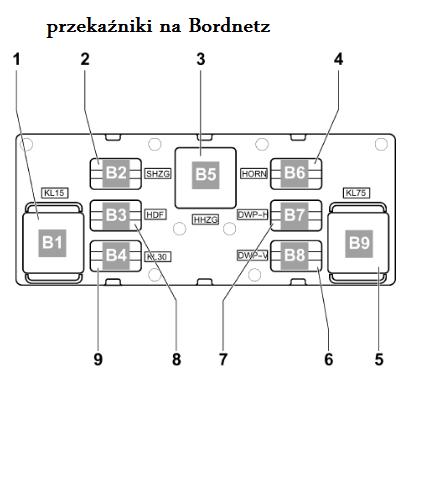

Moglby mi ktos opisac bordnetz? Ktory bezpiecznik od czego jest i wtyczki? Tak jak na zdjeciu:
http://www.fotem.pl/data/c3d531e4d38...a6b59cdec3.jpg
http://i.imgur.com/m4brpYd.png
A3 8P 2.0TDi BKD 2004
Przyłączam się do prośby. Po przeróbce halogen - bixenon potrzebuję PINy od DRL i bi-xenonów.
Toran Klub:
http://www.audi-portal.com/pic/all/A97-10215.jpg
Rozpiska połączeń i wtyczek:
A = złącze 11-stykowe -T11b- przy wiązce przewodów
1 - zacisk 30
2 - żarówka prawego światła mijania / sterownik prawej lampy wyładowczej
3 - żarówka prawego światła drogowego (nie dotyczy świateł ksenonowych)
4 - żarówka prawego reflektora przeciwmgłowego
5 - przysłona prawego światła mijania (światła ksenonowe)
6 - żarówka przedniego prawego kierunkowskazu
7 - żarówka lewego światła pozycyjnego
8 - niewykorzystane
9 - masa
10 - sterownik pompy paliwa
11 - przekaźnik zasilania napięciowego zacisku 50
B = złącze 12-stykowe -T12a- Przy wiązce przewodów:
1 - żarówka prawego światła cofania, automatycznie przyciemniane lusterko wewnętrzne
2 - niewykorzystane
3 - niewykorzystane
4 - żarówka tylnego lewego światła przeciwmgłowego
5 - żarówka prawego światła hamowania
6 - niewykorzystane
7 - żarówka oświetlenia przestrzeni na nogi, przód strona lewa, żarówka oświetlenia przestrzeni na nogi, przód, strona prawa
8 - niewykorzystane
9 - żarówka tylnego prawego światła
10 - żarówka tylnego prawego kierunkowskazu
11 - oświetlenie wnętrza, strona lewa, oświetlenie wnętrza, strona prawa, żarówka oświetlenia przycisku
12 - zacisk 58d
C = złącze 12-stykowe -T12m- Przy wiązce przewodów:
1 - sterownik ogrzewanego siedzenia kierowcy, sterownik ogrzewanego siedzenia przedniego pasażera
2 - żarówka lewego światła hamowania
3 - niewykorzystane
4 - niewykorzystane
5 - niewykorzystane
6 - niewykorzystane
7 - niewykorzystane
8 - oświetlenie tablicy rejestracyjnej
9 - lampa trzeciego światła hamowania
10 - żarówka tylnego lewego światła
11 - żarówka tylnego lewego kierunkowskazu
12 - żarówka lewego światła cofania (tylko samochody bez lewego tylnego światła cofania)
D = złącze 11-stykowe -T11c- Przy wiązce przewodów:
1 - zacisk 30
2 - żarówka lewego reflektora przeciwmgłowego
3 - żarówka lewego światła drogowego
4 - żarówka lewego światła mijania
5 - masa
6 - przysłona lewego światła mijania
7 - mostek do -T8a/2-
8 - przekaźnik układu mycia reflektorów
9 - niewykorzystane
10 - żarówka prawego światła pozycyjnego
11 - żarówka przedniego lewego kierunkowskazu
E = złącze 16-stykowe -T16k- Przy wiązce przewodów:
1 - przełącznik świateł, zacisk 58
2 - przełącznik świateł hamowania
3 - niewykorzystane
4 - niewykorzystane
5 - niewykorzystane
6 - przełącznik świateł przeciwmgłowych
7 - masa (tylko w samochodach z ręczną skrzynią biegów na rynki nieamerykańskie)
7 - czujnik położenia sprzęgła (tylko w samochodach z ręczną skrzynią biegów na rynki amerykańskie)
8 - przełącznik świateł, zacisk 56
9 - niewykorzystane
10 - niewykorzystane
11 - niewykorzystane
12 - niewykorzystane
13 - przełącznik tylnego światła przeciwmgłowego
14 - przełącznik świateł (asystent świateł mijania)
15 - niewykorzystane
16 - przełącznik świateł (światła do jazdy w dzień)
F = złącze 8-stykowe -T8a- Przy wiązce przewodów:
1 - przekaźnik zasilania napięciowego zacisku 50
2 - mostek do złącza wtykowego -T11c/7-
3 - silnik wycieraczki szyby, czujnik rozpoznawania deszczu i świateł (magistrala danych LIN)
4 - alternator -C-
5 - przełącznik stykowy pokrywy komory silnika
6 - niewykorzystane
7 - zacisk 30
8 - zacisk 31
G = złącze 12-stykowe -T12n- Przy wiązce przewodów:
1 - sterownik elektroniki kolumny kierownicy, zacisk 50
2 - lampka kontrolna świateł awaryjnych
3 - niewykorzystane
4 - regulator oświetlenia przełączników i wskaźników
5 - niewykorzystane
6 - niewykorzystane
7 - magistrala CAN systemu Komfort Low
8 - magistrala danych systemu Komfort High
9 - włącznik świateł awaryjnych
10 - regulator oświetlenia przełączników i wskaźników
11 - sterownik elektroniki kolumny kierownicy, zacisk 15
12 - regulator oświetlenia przełączników i wskaźników
H = złącze 12-stykowe :
- niewykorzystane
I = złącze 2-stykowe -T2z- Przy wiązce przewodów:
1 - bezpieczniki, zacisk 30
2 - zacisk 75a
J = złącze 6-stykowe -T6l- Przy wiązce przewodów:
1 - bezpiecznik pompy układu mycia szyb
2 - pompa układu mycia szyb
3 - bezpiecznik sygnału dźwiękowego
4 - pompa układu mycia szyb
5 - masa
6 - wysokotonowy sygnał dźwiękowy, niskotonowy sygnał dźwiękowy
K = złącze 10-stykowe -T10- Przy wiązce przewodów:
1 - ogrzewanie tylnej szyby
2 - niewykorzystane
3 - niewykorzystane
4 - niewykorzystane
5 - bezpiecznik, zacisk 30
6 - bezpiecznik ogrzewanej tylnej szyby
7 - niewykorzystane
8 - niewykorzystane
9 - niewykorzystane
10 - zacisk 30g
L = złącze 2-stykowe -T2- - przy wiązce przewodów:
1 - bezpiecznik, zacisk 30
2 - wnętrze samochodu, zacisk 15
jarry - http://www.touranklub.pl/forum/viewtopic.php?t=190
Witam.
czy posiada ktoś schemat elektr. A3 8P 2.0 BKD? A dokładniej chodzi mi o podłączenie anten i wzmacniaczy do radia RNS-E.
Z góry bardzo dziękuję.
jakie radio, jakie nagłośnienie?
Witam!
Proszę o schemat podłączenia kostek pod fotelem kierowcy i pasażera w Audi A3 8p z 2004r. 3.2 V6 Quattro jeśli to ma znaczenie. Dodam, że fotele nie są podgrzewane i mają po dwie wtyczki żółta i czarna. Żółta 3 kabelki a czarna 2 kabelki. Chciałbym podłączyć fotele z nowszego modelu od wersji 8V w której ktoś obciął kostki i muszę teraz ze swoich foteli od 8Pdolutwać i połączyć.
Bardzo proszę o podpowiedź w tym temacie i ewentualny schemat dla elektromechanika jak sam nie poradzę:)
Cześć Koledzy. Mam prośbę o schemat dla GOLFA MK7 Variant dla DYNAUDIO. Nigdzie nie mogę znaleźć, a i tutaj nie widzę dobrego miejsca na post więc proszę dajcie na PW.
