    Lightbulb Oświetlenie przestrzeni nóg - Ambient Light (MY <2016)

    Audi A3 8V - Oświetlenie przestrzeni nóg - Ambiente.

    Do montażu potrzebujemy:

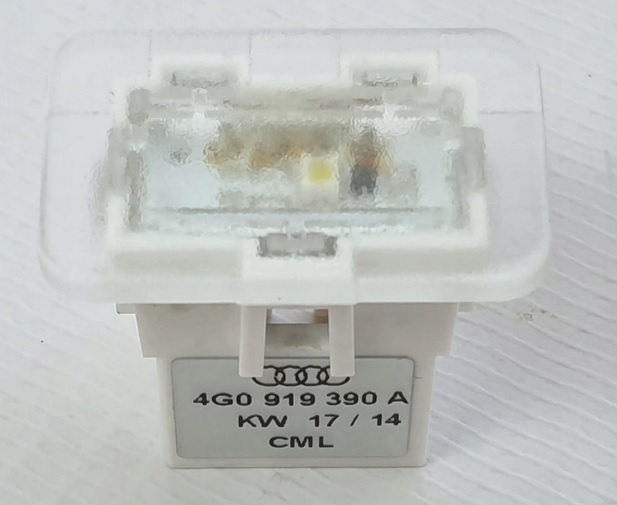

    - Lampki LED (przód) - 4G0 919 390 (lub z literką A, C)

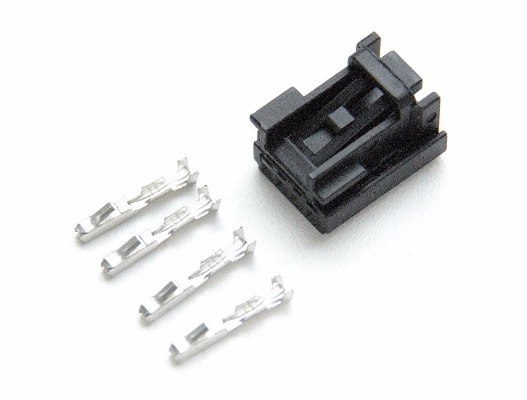

    - Wtyczki do lampek przednich - 8K0 973 754 (4-pin)




    (Opcjonalnie)
    - Lampki LED (tył) - 4E0 947 415 A

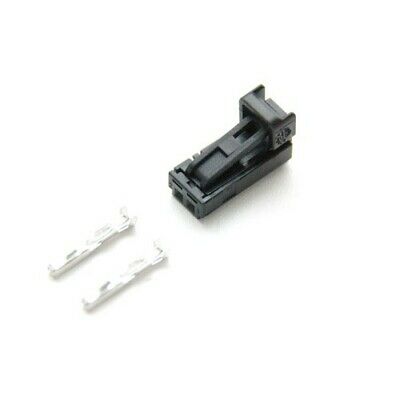

    - Wtyczki do lampek tylnych - 4B0 971 832 (2-pin)




    - Konektor żeński do BCM - 000 979 150




    Możemy podłączyć sam przód lub przód + tył.
    Generalnie można kupić na Aliexpress komplet lampek z gotową wiązką do montażu lub samą wiązkę.

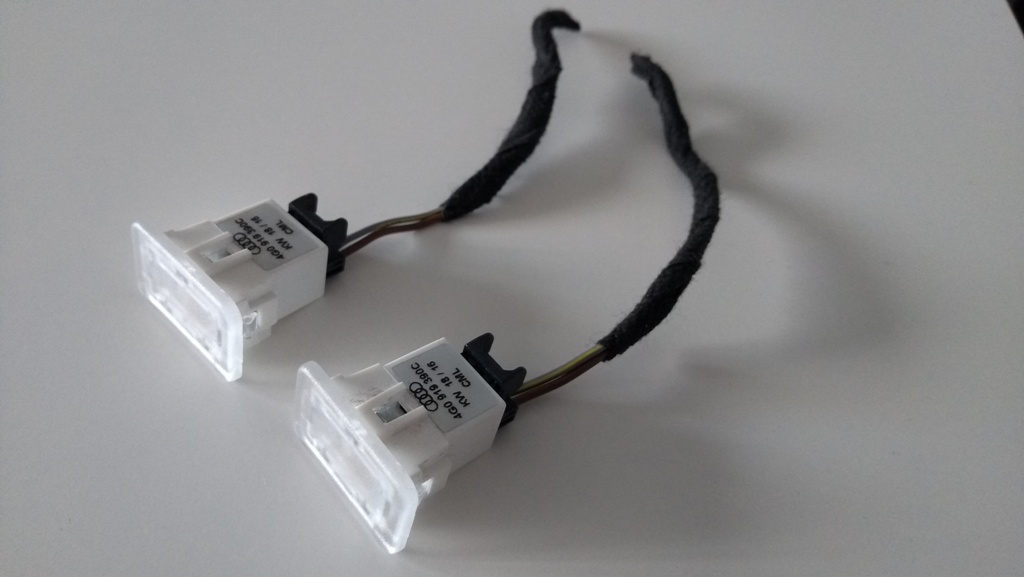

    W moim przypadku są to oryginalne lampki przednie z wtyczkami, a wiązkę zrobiłem sam.


    W aucie są fabrycznie gotowe otwory na montaż lampek, więc skupię się tylko na opisaniu instalacji.


    Wtyczki przednich lampek są 4-pinowe, tylne 2-pinowe i pinout taki sam:
    pin 1 - masa
    pin 2 - zasilanie z BCM pin 72 z wtyczki T73C


    Masę mamy dostępną pod osłoną progu drzwi kierowcy, doprowadzamy ją do lampki nad nogami kierowcy (pin 1), a od niej do lampki nad nogami pasażera (pin 1).


    Za tunelem od strony komory silnika jest sporo miejsca by poprowadzić przewody z jednej strony na drugą bez potrzeby demontażu osłony pod kierownicą i schowka.

    Pin 2 czyli zasilanie, prowadzimy od lampki pasażera do pinu 2 lampki kierowcy, a od niej do BCM, który znajduje się nad podstopnicą.
    W tym celu jeżeli mamy już zdemontowaną osłonę przy progu/podstopnicy wystarczy zdjąć boczną osłonę deski rozdzielczej i jest wystarczająca ilość miejsca by dostać się do BCM i wypiąć wtyczkę.

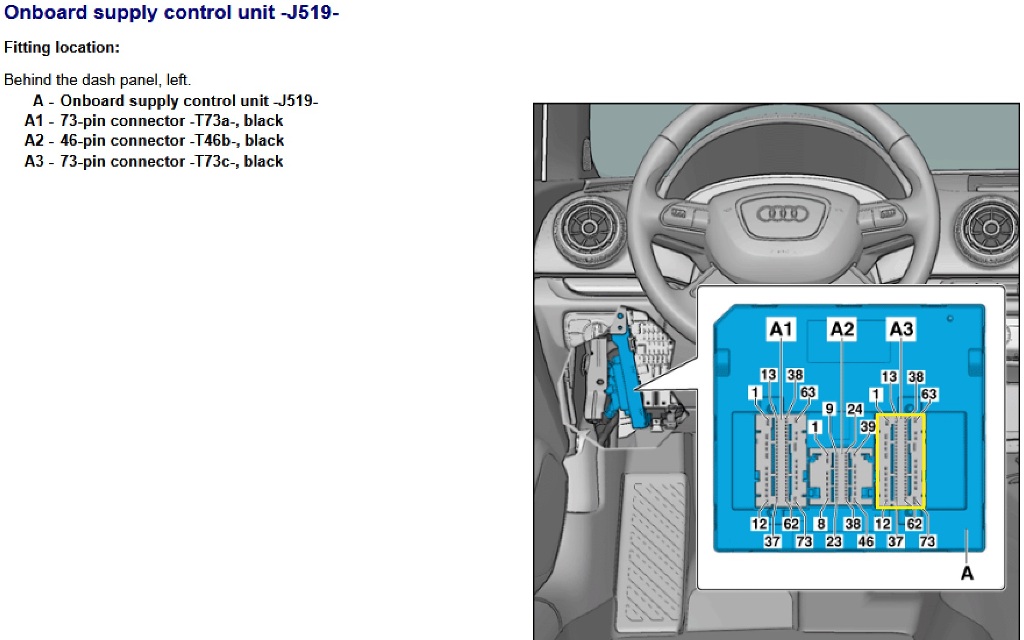

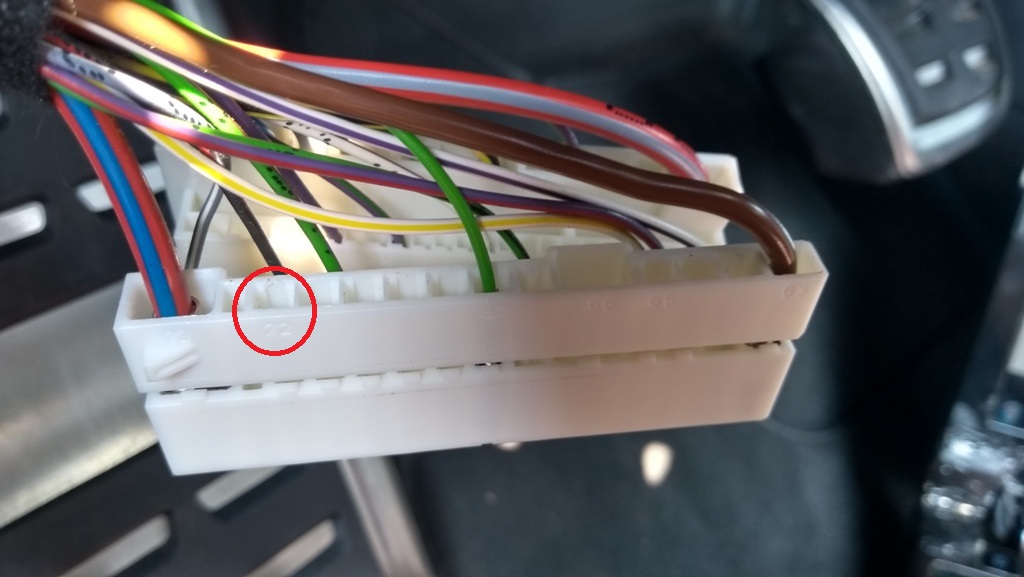

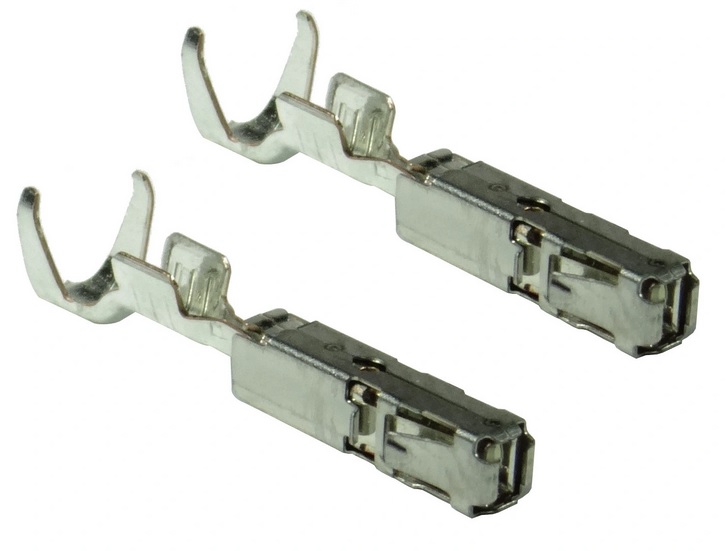

    Interesuje nas pierwsza wtyczka T73C, musimy zainstalować konektor w pinie 72 - zasilanie do pinu 2 w lampkach.

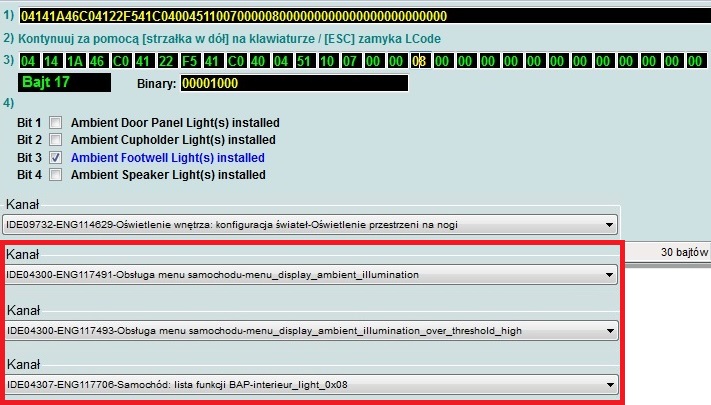

    Aby BCM podał zasilanie na pin 72 musimy w kodowaniu "[09] Central Electronics" w Bajcie 17 włączyć Bit 3 oraz w adaptacjach aktywować 'oświetlenie przestrzeni na nogi".

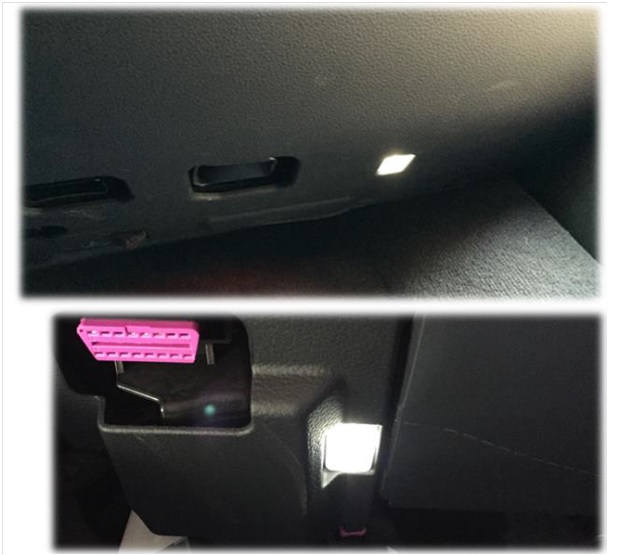

    Lampki będą zapalać się przy otworzeniu drzwi i gasnąć po ich zamknięciu.


    Natomiast jeżeli aktywujemy w adaptacjach "[5F] Information Electr." pozycje zaznaczone czerwoną ramką, uruchomimy tryb ambiente z regulacją mocy świecenia w menu pojazdu.


    Po aktywowaniu w/w należy zresetować radio aby w menu pokazało się 'Oświetlenie ambiente".
    W tym celu trzeba przytrzymać gałeczkę power przez 10-15sekund na włączonym radiu.
    Reset wykona się również gdy zamkniemy samochód na 10-15min.

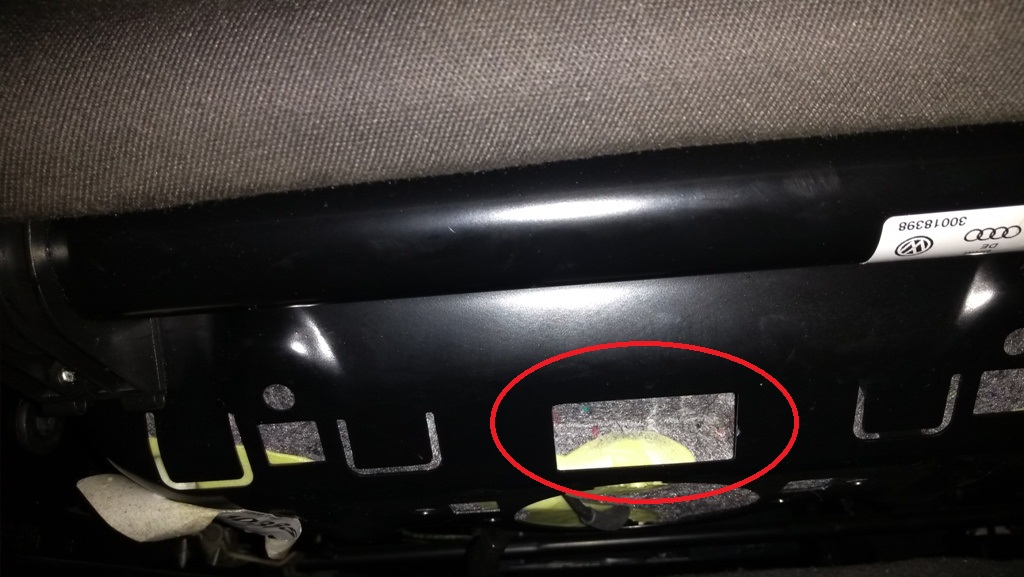

    Jeżeli chodzi o podłączenie tylnych lampek, których miejsce jest pod przednimi fotelami - wystarczy wpiąć się w instalację przednich lampek i doprowadzić zasilanie z masą:
    pin 1 - masa
    pin 2 - zasilanie z pin 2 przednich lampek

    Pin 72 z wtyczki T73C w BCM zasila całe oświetlenie przestrzeni nóg, zarówno przód jak i tył.











    zamieszczam link do instrukcji w PDF-ie gdyby fotki wygasły
    http://hostuje.net/file.php?id=47d9b...7a8778f9670e29
