    Lightbulb Lampki ostrzegawcze otwartych drzwi i oświetlenie przy wsiadaniu (MY <2016)

    Audi A3 8V - Lampki ostrzegawcze otwartych drzwi i oświetlenie przy wsiadaniu


    Do montażu potrzebujemy :

    - Lampka ostrzegawcza - 6Y0947411/8KD947411 (czerwona)
    - Wtyczka - 893971632 (2-pin)

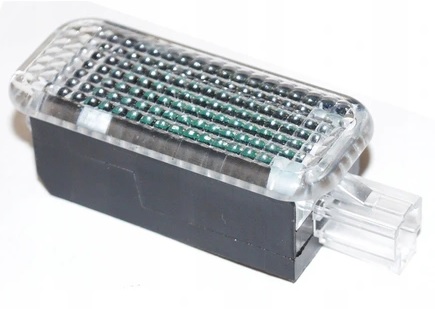

    - Lampka led - 8J0947409 (biała)

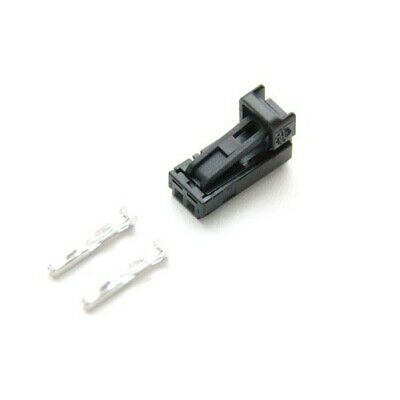

    - Wtyczka - 4B0971832 (2-pin)




    Ja wybrałem lampkę na żarówkę w5w, by później zamontować w niej moduł LED.

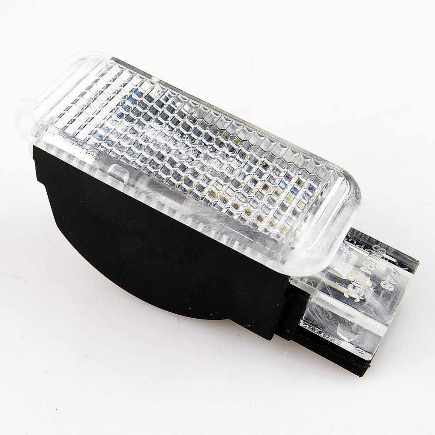

    - 8KD947415C (biała)
    - Wtyczka - 893971632 (2-pin)

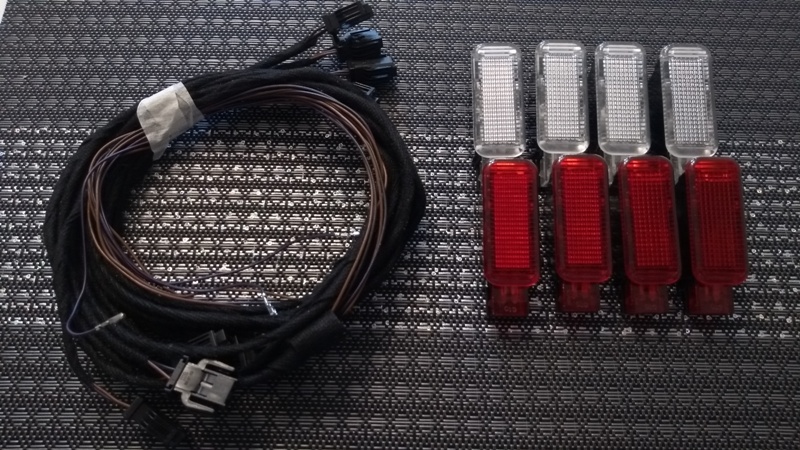

    Tym razem kupiłem komplet z gotowymi wiązkami, do podłaczenia +12V i masa.




    Lecz gdyby ktoś chciał sam ją zrobić to wszystkie wtyczki mają taki sam pinout:

    pin 1 - masa
    pin 2 - +12V

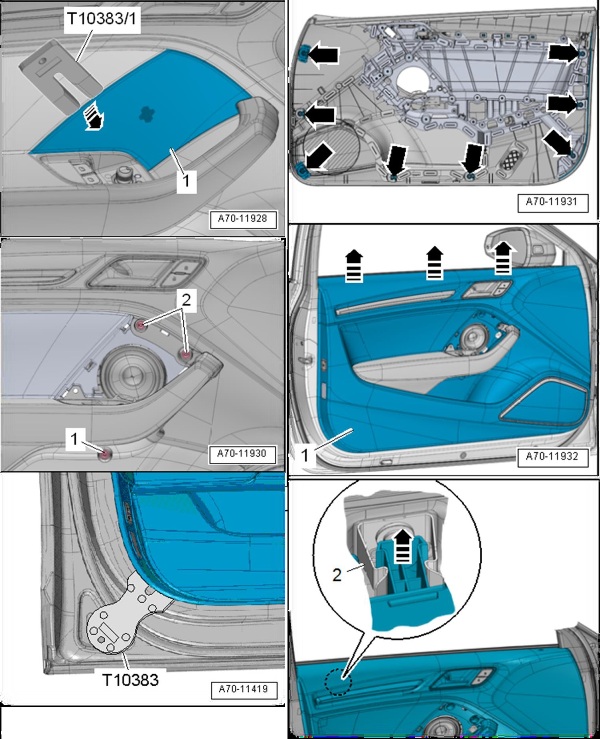

    Zaczynamy od demontażu tapicerki drzwi:

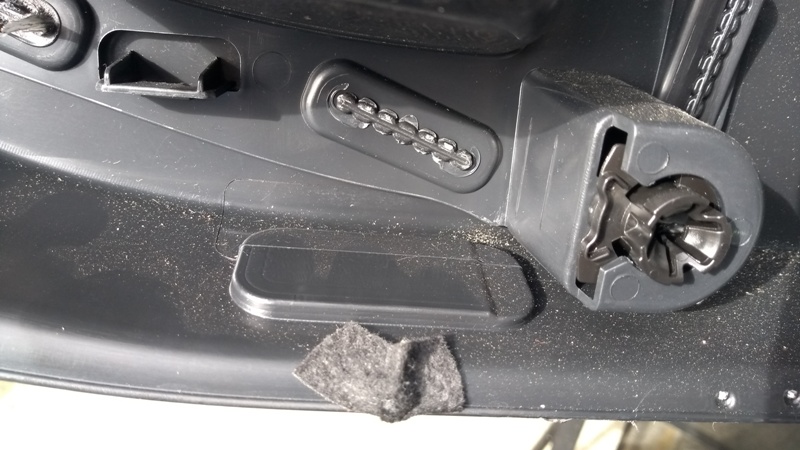

    W miejscu lampek ostrzegawczych otwartych drzwi znajdują się odblaski, więc otwór na lampkę mamy już gotowy.

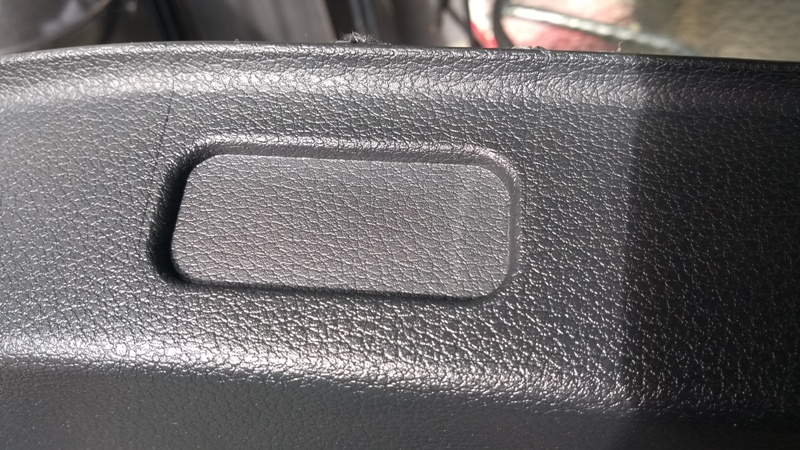

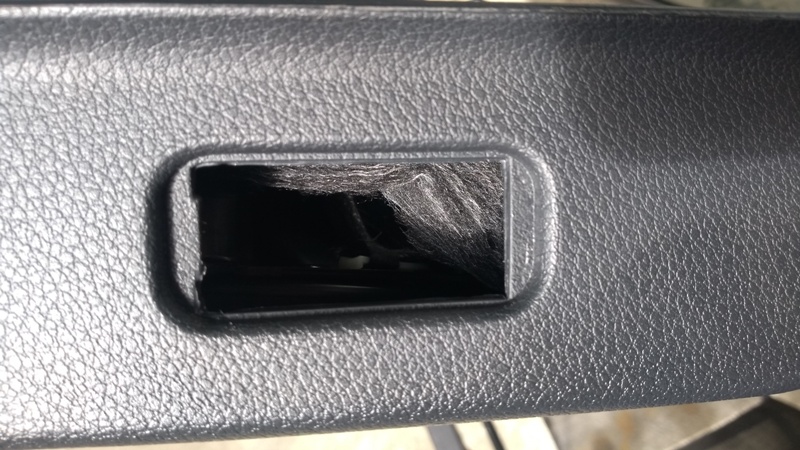

    Pozostaje nam do wycięcia otwór na lampkę oświetlenia przy wsiadaniu.


    Należy pamiętać, by nie wycinać całej wnęki na lampkę, bo nie będzie się po prostu trzymała.
    Najlepiej zmierzyć otwór na lampkę ostrzegawczą, bodajże 20x46mm.
    Dobrze jest też zachować oryginalny kształt otworu, strona spłaszczona od wewnątrz powinna mieć wypustkę po środku, wtedy lampka pewniej się trzyma.

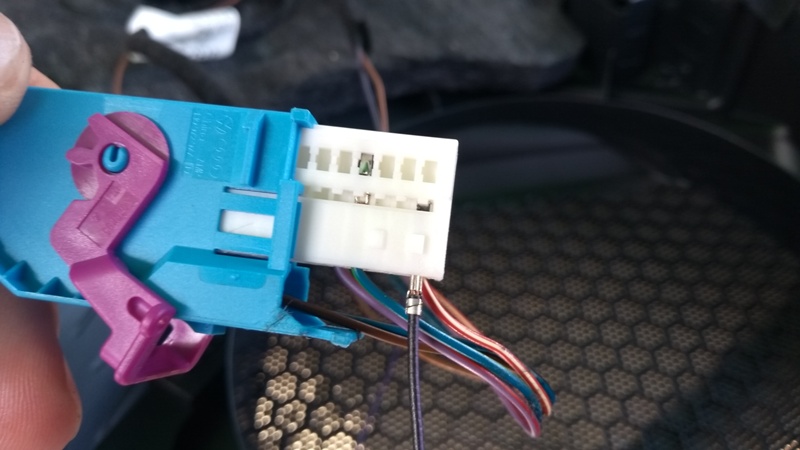

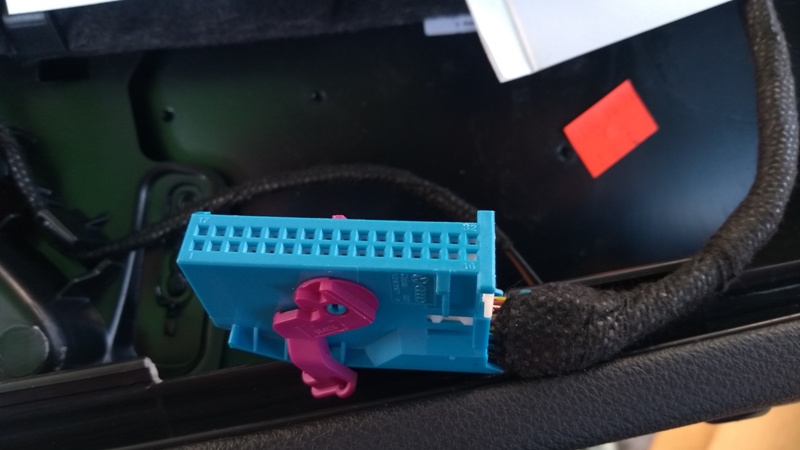

    W przednich drzwiach zasilanie +12V (pin-2) podłączamy do niebieskiej wtyczki T32 pin 16.

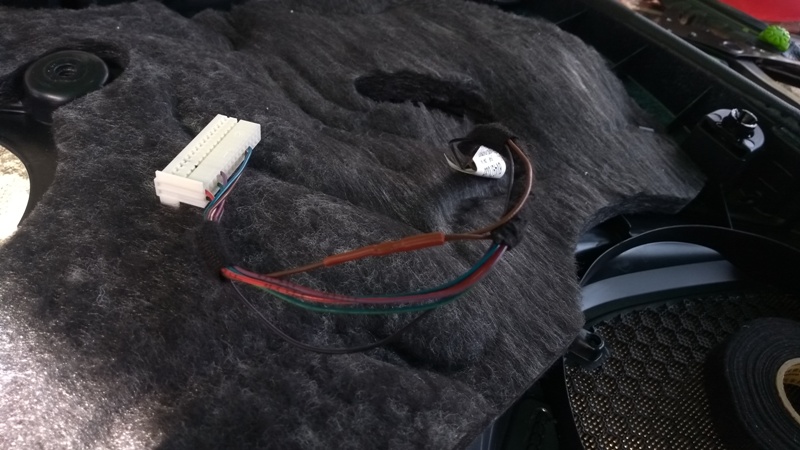

    Masę (pin-1) łączymy z pinem 5 wtyczki T32, który jest już zajęty więc możemy dolutować przewód, bądź użyć szybkozłączki.

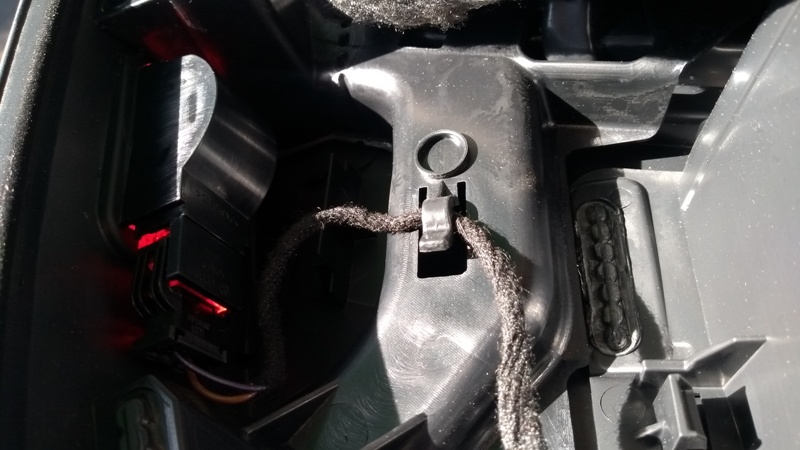

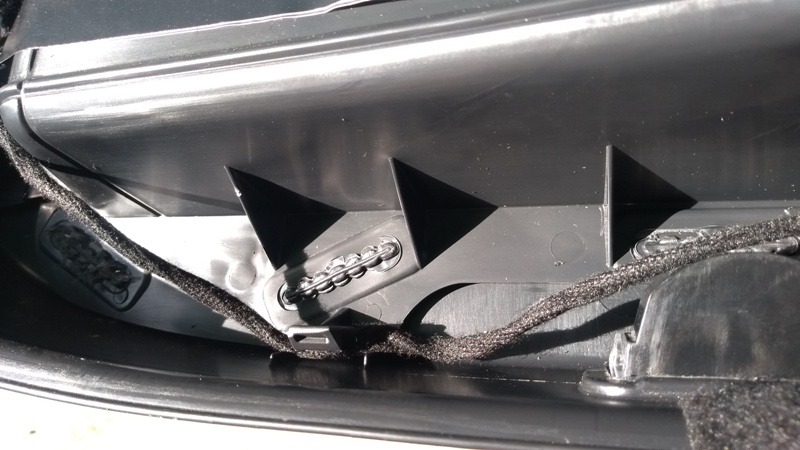

    W tapicerce drzwi znajdują się uchwyty, które możemy wykorzystać do przymocowania nowej wiązki.

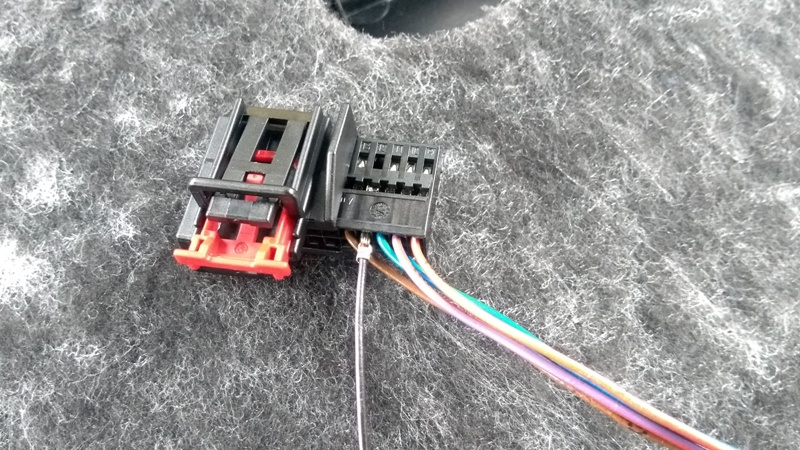

    W tylnych drzwiach zasilanie +12V (pin-2) podłączamy do czarnej wtyczki T16 pin 12.


    Masę (pin-1) łączymy z pinem 13 wtyczki T16, który jest już zajęty więc możemy dolutować przewód, bądź użyć szybkozłączki.


    Aby sterownik drzwi podał zasilanie na nowo dodane piny niezbędne jest kodowanie.

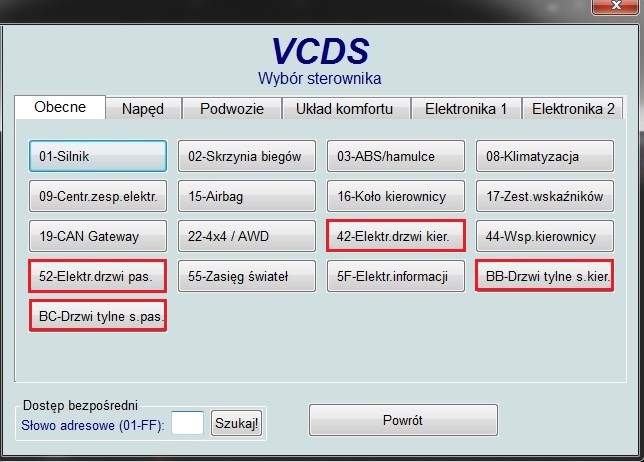

    W tym celu w zależności od ilości drzwi w samochodzie wchodzimy w adresy: 42, 52, BB, BC.

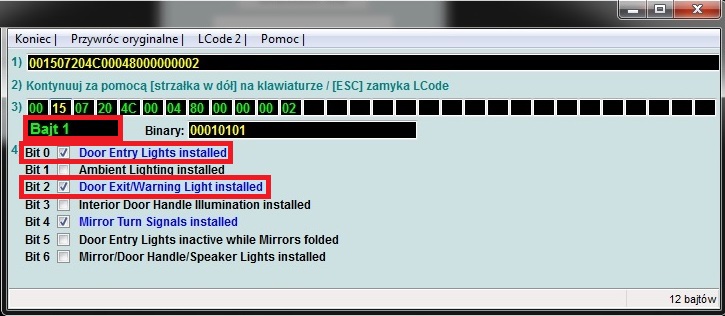

    W kodowaniu w bajcie 1 zaznaczamy bit 0 oraz 2. W tylnych drzwiach może nie być opisów bitów.

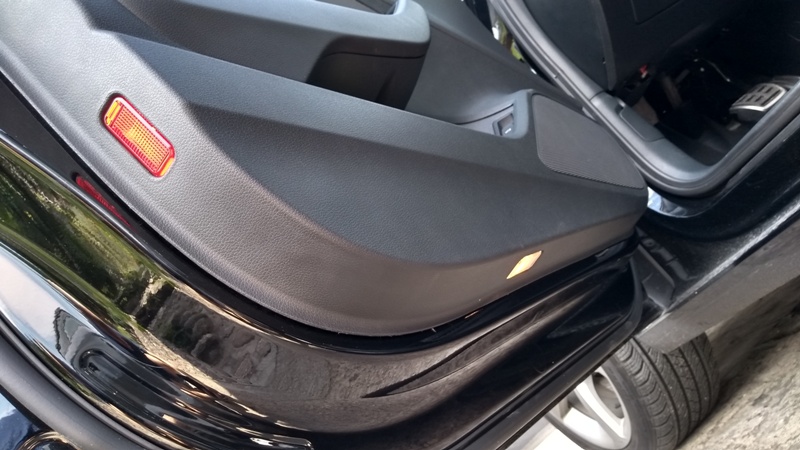

    Oświetlenie powinno od razu się włączyć, jeżeli natomiast tak się nie stanie należy zamknąć drzwi i ponownie je otworzyć.

    Gotowe










    zamieszczam link do instrukcji w PDF-ie gdyby fotki wygasły
    http://hostuje.net/file.php?id=1c665...732be02a92f390
