Temat: Cupholder Ambient Light - podświetlenie uchwytu na kubki (MY <2016)

  1. #1
    chudy92's Avatar
    Data dołączenia
    Oct 2010
    Płeć
    mężczyzna
    Miasto
    Łódź
    Auto
    Audi
    Model
    A3 8V
    Silnik
    2.0 TFSI - CNTC (220 KM)
    Pomógł
    774 razy
    Podziękował
    484 razy

    Lightbulb Cupholder Ambient Light - podświetlenie uchwytu na kubki (MY <2016)

    Audi A3 8V - Podświetlenie uchwytu na kubki - Ambient Light

    Do montażu potrzebujemy:

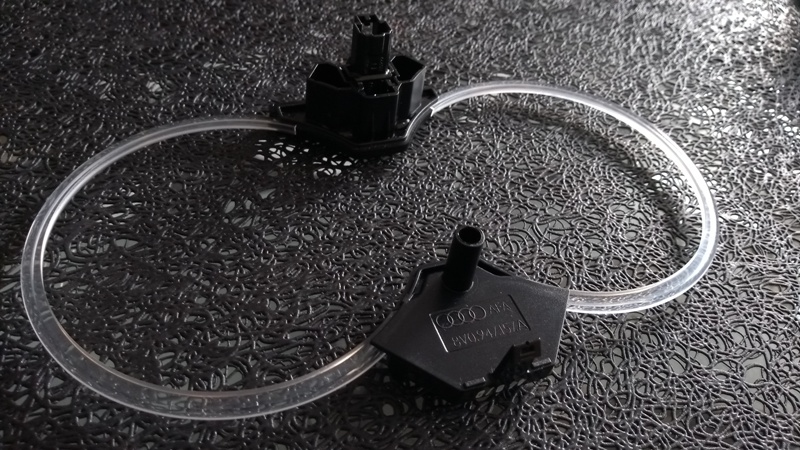

    - Światło LED - 8V0 947 157 A

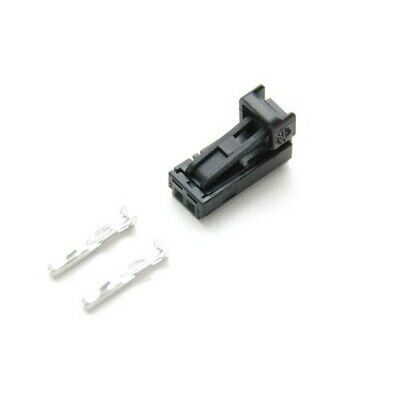

    - Wtyczka do światła LED - 4B0 971 832 (2-pin)




    W zależności od wyposażenia konektor żeński do BCM (szczegóły dalej)

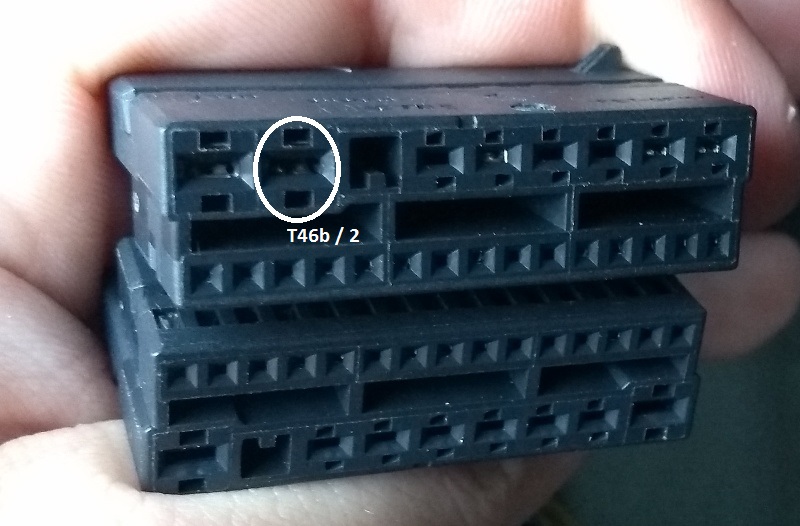

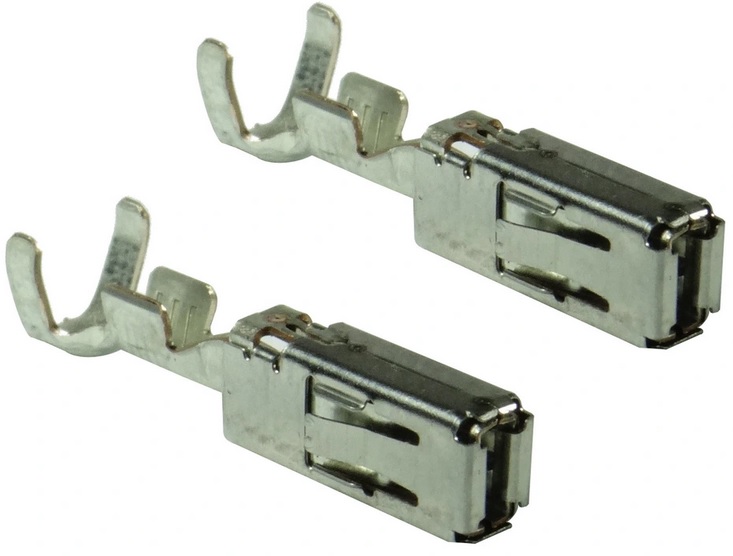

    - Konektor żeński do BCM T46b / pin 2 - 000 979 151

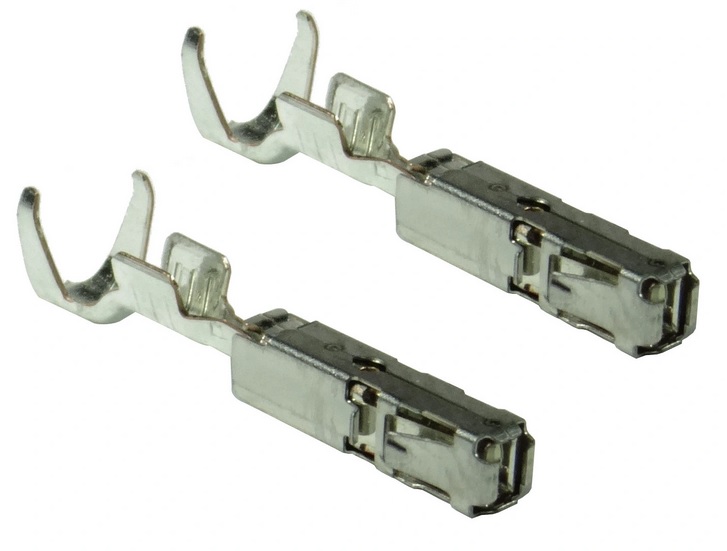

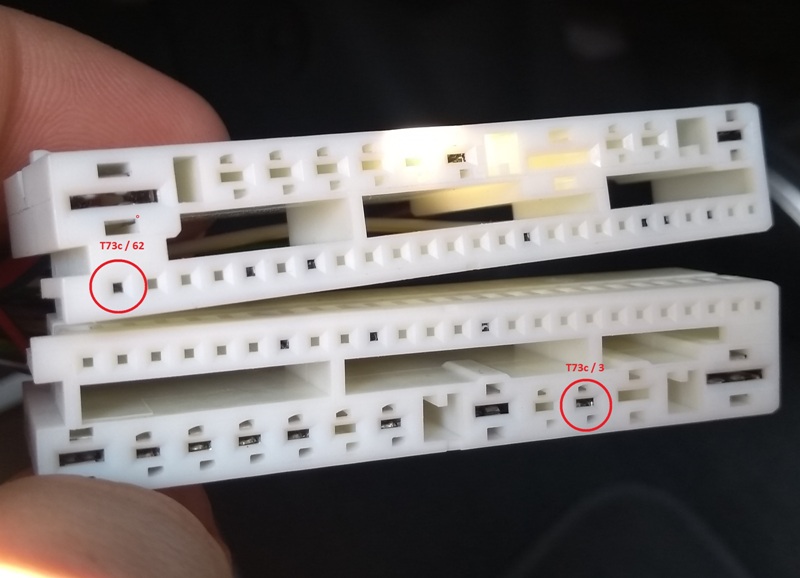

    - Konektor żeński do BCM T73c / pin 3 - 000 979 150

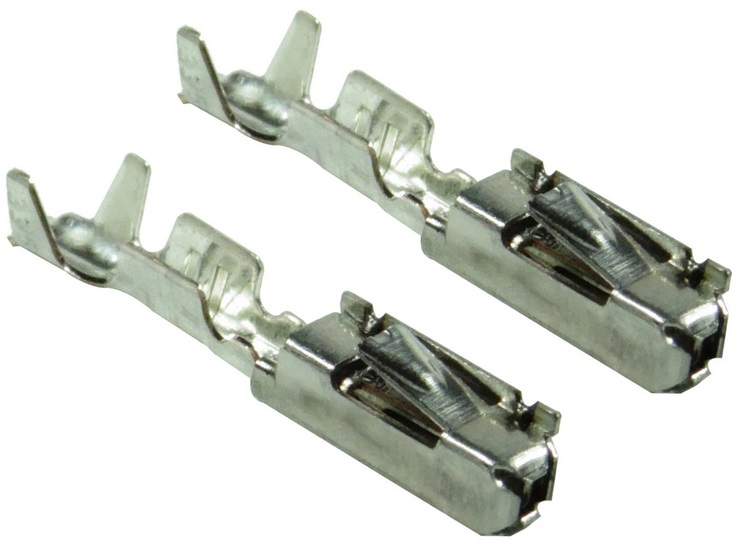

    - Konektor żeński do BCM T73c / pin 62 - 000 979 009

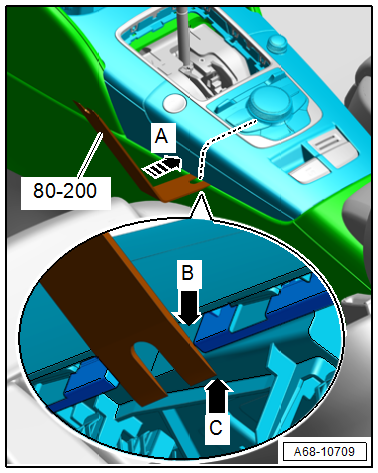

    Aby zamontować światło LED w uchwycie na kubki należy zdemontować wkład konsoli, w tym celu wyciągamy osłonę dźwigni zmiany biegów i podważamy panel po obu stronach na wysokości pokrętła MIB.
    Następnie unosimy go lekko do góry i wysuwamy do tyłu, rozłączamy wtyczki od hamulca postojowego itd i przekładamy przez dźwignię zmiany biegów.

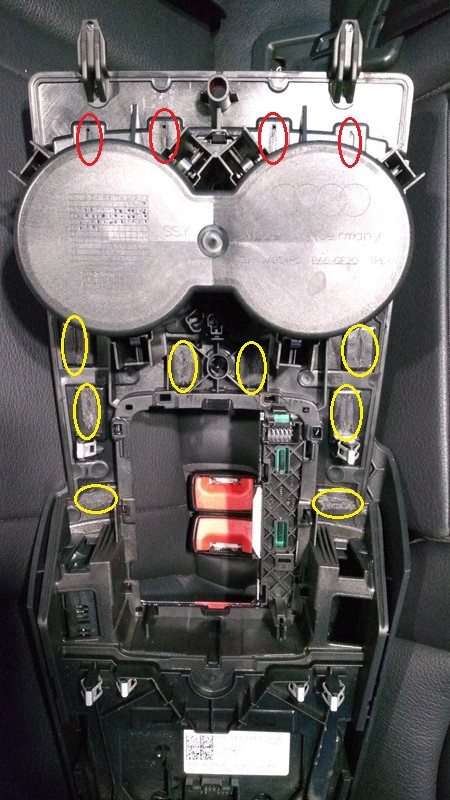

    Gdy mamy już wyjęty wkład konsoli musimy usunąć 12 zgrzewów zaznaczonych na zdjęciu - część da się usunąć nożem tapicerskim, a do reszty w ciężko dostępnych miejscach najlepiej użyć dremela.


    Po usunięciu zgrzewów jesteśmy w stanie odchylić górną część wkładu konsoli i możemy wyjąć atrapę aby zamontować światło LED uchwytu na kubki.


    Do wykonania zgrzewów można użyć zwykłej najtańszej lutownicy kolbowej, a dodatkowo warto zabezpieczyć je klejem do plastików - polecam VersaChem Plastic Welding.


    Światło LED mamy zamontowane więc czas na podłączenie instalacji, są na to minimum dwa sposoby:
    1. do wtyczki zapalniczki - będzie świeciło razem z resztą podświetlenia w aucie po włączeniu świateł pozycyjnych
    2. do BCM jako Ambient Light - będzie świeciło razem z resztą pakietu Ambient + regulacja mocy światła itd

    Do wyboru mamy również dwa kolory podświetlenia w zależności od podłączenia pinów do wtyczki światła LED:

    białe światło:
    pin 1 - masa
    pin 2 - +12V

    czerwone światło:
    pin 1 - +12V
    pin 2 - masa

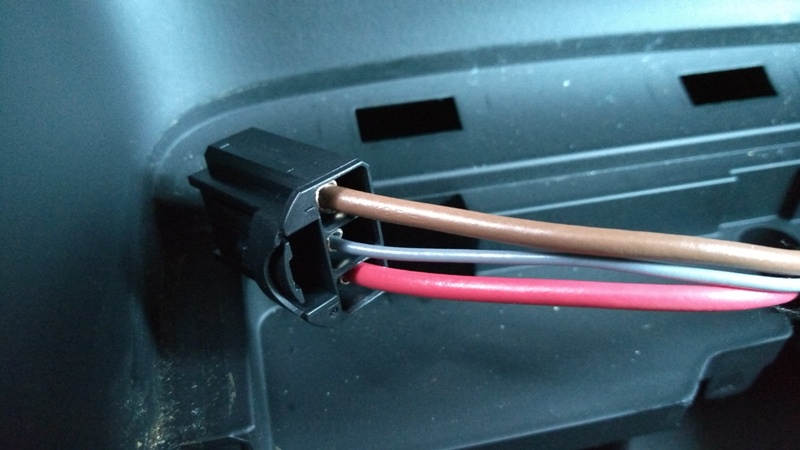

    Sposób nr 1 podłączenie do wtyczki zapalniczki, której gniazdo jest z przodu dźwigni zmiany biegów.


    pin 1 - masa - brązowy przewód
    pin 2 - +12V - szary przewód z białym paskiem

    Do połączenia możemy użyć szybkozłączki lub przylutować przewody wtyczki światła LED do przewodów wtyczki zapalniczki.

    Sposób nr 2 podłączenie do BCM jako oświetlenie Ambient Light w zależności od wyposażenia:

    T46b / pin 2 - tylko dla samochodów z reflektorami ksenonowymi
    T73c / pin 3 - tylko dla samochodów z reflektorami halogenowymi
    T73c / pin 62 - tylko dla samochodów z dodatkowymi światłami




    Powyższe piny to zasilanie światła LED uchwytu na kubki, masę możemy podłączyć do dowolnego punktu masy w samochodzie np. pod dolną osłoną słupka A

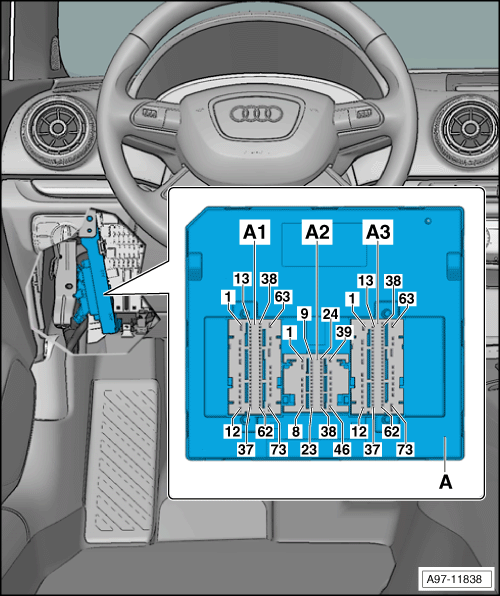

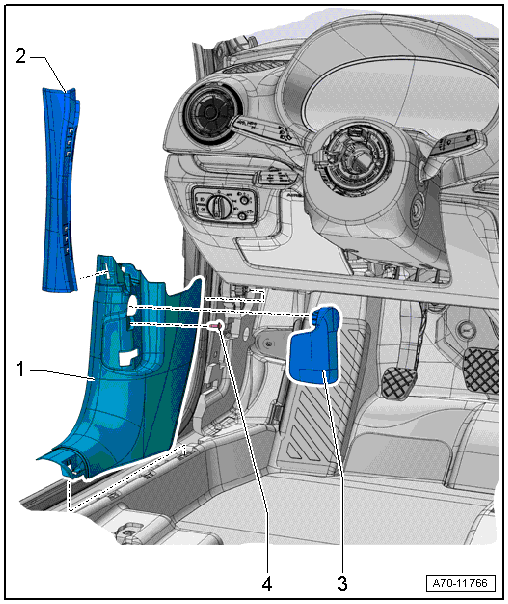

    Aby dostać się do BCM najlepiej jest zdemontować dolną osłonę słupka A od strony kierowcy oraz boczną zaślepkę deski rozdzielczej.



    Dodam od siebie, że przewód zasilający od BCM do światła LED uchwytu na kubki powinien mieć minimum 2m aby przymocować go do istniejących wiązek.
    Można go wtedy poprowadzić od BCM do ścianki grodziowej nad pedałami i do konsoli środkowej.

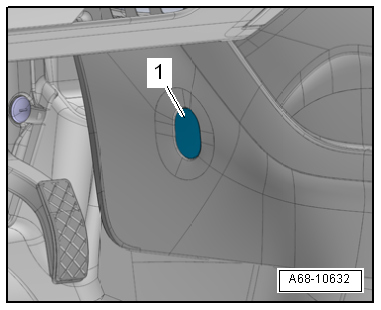

    Po odkręceniu śruby konsoli (torx T20) w okolicy pedałów przewód z łatwością przejdzie do okolic dźwigni zmiany biegów.

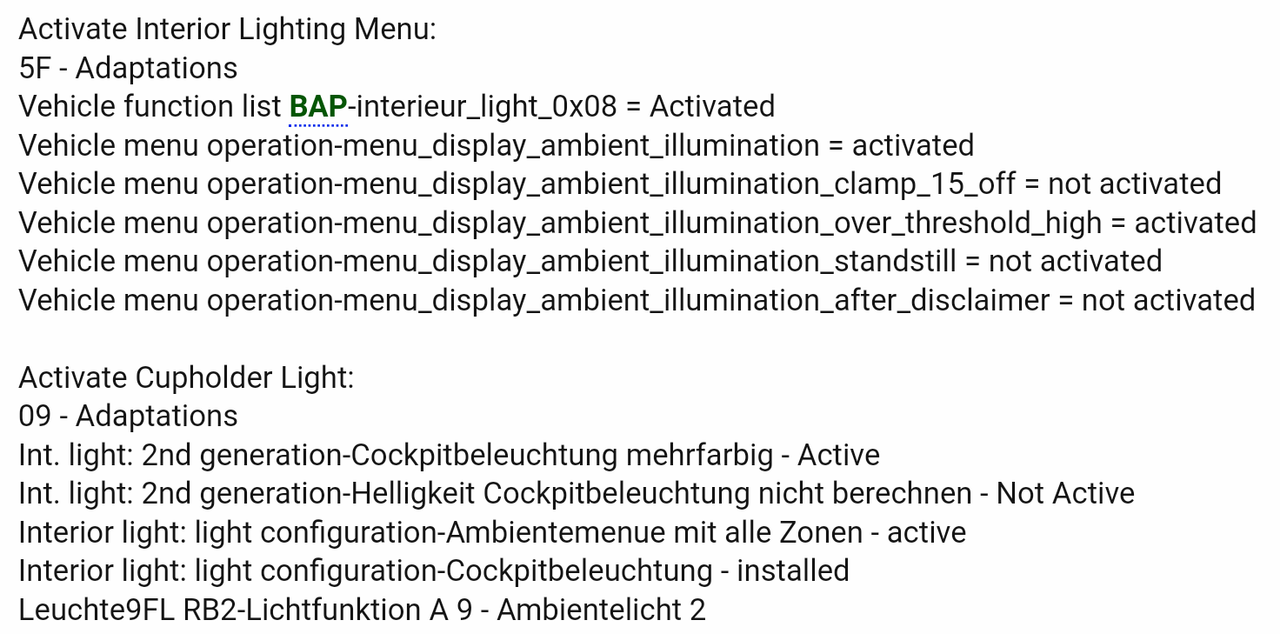

    Aby BCM podał zasilanie na dany pin musimy w kodowaniu "[09] Central Electronics" w Bajcie 17 włączyć Bit 2.


    Adaptację przeprowadzamy według poniższej rozpiski:


    Dzięki temu uruchomimy tryb ambient light z regulacją mocy świecenia w menu pojazdu.



    Po aktywowaniu w/w należy zresetować radio aby w menu pokazało się 'Oświetlenie ambiente".
    W tym celu trzeba przytrzymać gałeczkę power przez 10-15sekund na włączonym radiu.
    Reset wykona się również gdy zamkniemy samochód na 10-15min.

    Gotowe














    zamieszczam link do instrukcji w PDF-ie gdyby fotki wygasły
    http://hostuje.net/file.php?id=49814...f741ff5db868cc
