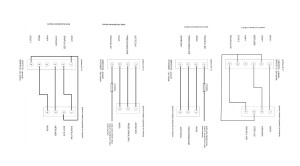

Zamieszczam schemat podłączenia lamp poliftowych do Sportbacka przedliftowego bez użycia adapterów.

Potrzebujemy:

1. Kostka lampy zewnętrznej 1J0973733 – 2 szt (do dostania na allegro w komplecie z pinami)
2. Kostka lampy na klapę 3B0972724 – 2 szt

3. pin żeński do kostki lampy zewnętrznej 000979133 -10szt (chyba, że kupimy na allegro w komplecie z kostką)
4. pin żeński do kostki lampy na klapę N10335807 – 8szt

5. Opornik 100-120 Ohm – 2 szt
6. Przewód 0,75 mm ok 150-200cm

7. Lutownica
8. Koszulki termokurczliwe

Całość powinna zamknąć się w ok 60 PLN

Poszczególne kable opisane są numerem, który znajdziecie na wtyczkach zarówno nowych jak i starych.
UWAGA lewe i prawe kostki mają różną numerację, stąd jest schemat dla prawej i lewej strony.

Kodowanie

Co do kodowania to należy wejść vagiem w moduł 09
Włączyć pomocnik długiego kodowania i ustawić:

– Bajt 9 i zmienić standardowe 16 na 00
– Bajt 10 powinien być 00
– Bajt 12 zmienić standardowe 16 na 32
– Bajt 21, Bit 4 ma być zaznaczony (jeśli moduł to obsługuje) Bord F i wyższe tak. Jest to odpowiedzialne za zaświecanie się stopów w miejscu przeciwmgielnych.

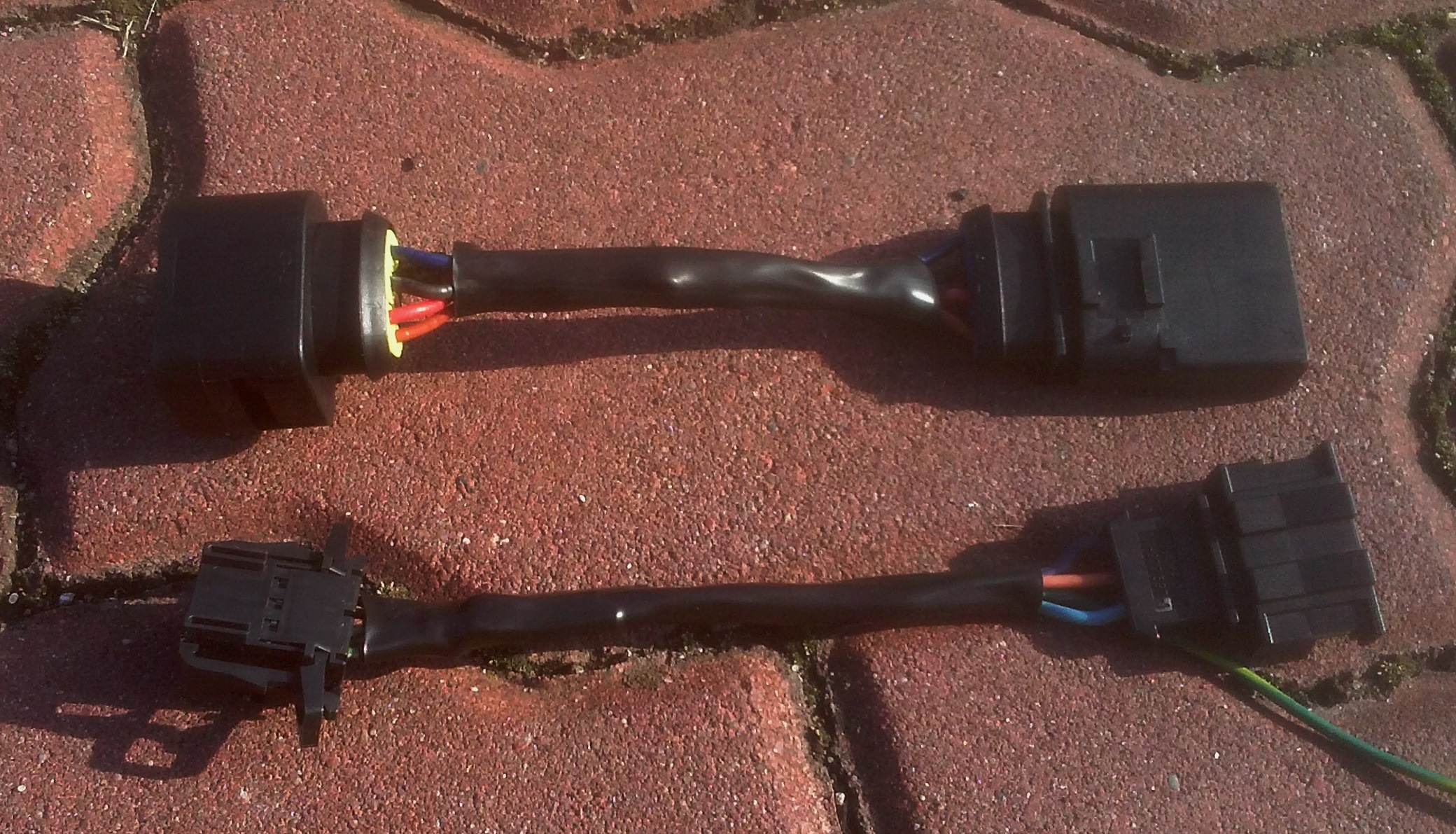

Gdyby ktoś chciał zrobić adaptery to potrzebne będą kostki:

191 972 713 x 2szt
3B0 972 724 x 2szt
1J0 972 824 x 2szt
1J0 973 733 x 2szt

Dodatkowo użyłem koszulek termokurczliwych i kolorowych przewodów. Działają w 100%.
